1、 概述

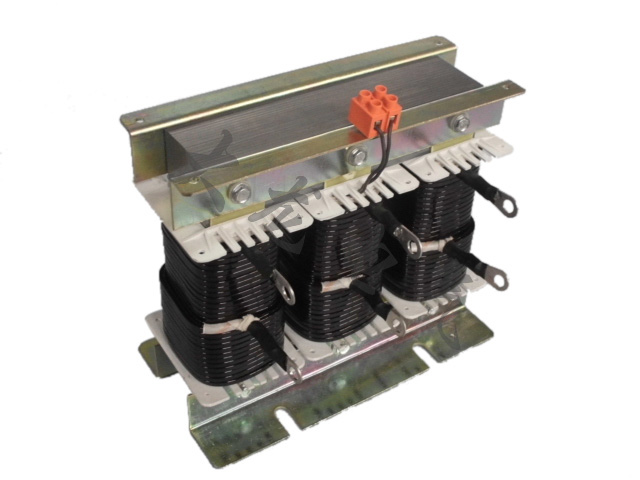

　　串联电抗器用于无功补偿柜中，与电容器串联。用于抑制和吸收谐波，保护电容器，避免谐波电压、电流及冲击电压、电流的影响。改善电能质量，提高系统功率因数，延长电容器寿命，保证电网安全运行。

　　电容器在补偿无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏及功率因数降低，为此需要在电容器前端加装电抗器。

2、 使用环境

　　1、海拔高度2000m以下；

　　2、运行环境温度-25℃～+45℃，相应湿度不超过90%；

　　3、周围无有害气体，无易燃易爆物品；

　　4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

3、 性能参数

　　1、 执行标准：GB10229-88 电抗器；

　　2、 可用于系统电压为400V-1140V；

　　3、 电抗率种类：5%、6%、7%、12%、13%、14%；

　　4、 额定绝缘水平3kV/min；

　　5、 电抗器温升限值不超过75K；

　　6、 电抗器噪音不大于45dB；

　　7、 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；

4、 使用须知

　　1、使用我公司生产的系列串联电抗器产品，使用之前请仔细阅读说明书，请正确使用，如有不妥之处，请与我公司联系。

　　2、电抗器在运输过程中应避免严重震动、颠簸和冲撞现象。

　　3、在搬运电抗器时，严禁使接线端子与线圈受到冲击，并做到轻拿轻放。

　　4、电抗器保存应放在干燥无腐蚀性气体的室内，禁止任何热源对电抗器辐射。

　　5、用户收到电抗器后，应首先检查电抗器的规格型号与所购买产品是否相符。

　　6、用户在安装时请将电抗器直立安装，如有特殊要求请选择卧式安装。

　　7、电抗器应安装在干燥及通风良好的场合，避免腐蚀性气体和雨雪侵袭。

　　8、电抗器接线时，上端接线端子同时接电源，下端接线端子同时接电容器。

　　9、电抗器接线端子应良好接线，如有接触不良，会造成电抗器局部发热，而使绝缘老化。

　　10、电抗器在运行过程中禁止人员触碰，以防烫伤及触电危险。如需检查，请断电操作。

5、 订货须知

　　1、用户应根据补偿电网的网络情况及所购电容器相关参数订购相应电压等级及电抗率的电抗器。

　　2、用户订购时应注明电压等级、容量、相数、交货期以及其余特殊要求。

6、 售后服务

本公司长期为用户提供技术服务，用户如发现纯属电抗器本身质量问题，一年内可免费退换。/p>

我们心怀坚定信念，依靠科技进步，以高品质的产品和日臻完善的服务造福于大众。
